Дренажно-штольневая система. Одна из основных дренажных систем Одессы. Расположена она возле моря, под прибрежными склонами. Одесские склоны всегда славились своими оползнями, так что строительство берегоукрепительных сооружений, в том числе и ДШС, являлось очень важным моментом в развитии города. Об одесских дренажках будет целая серия постов.

Хотя ДШС 3-й очереди довольно коротка по протяженности (состоит всего из двух штолен, №10 и №11, и двух стволов), но имеет несколько интересных особенностей:

Первая — наличие передавленного аварийного участка в штольне №11. В связи с этим штольня разделена на две части. Первая, с входом через портал, отрезана от основной системы, однако продолжает выполнять свою функцию и сбрасывает грунтовые воды в море. Во вторую часть, основную, можно попасть через новый ствол прямоугольного сечения, сооруженный монтерами уже после аварии. До сооружения ствола и организации водосброса штольня №11 была затоплена почти по свод, в остальной части ДШС уровень воды также был значительным. Сейчас воды там столько же, сколько и в других одесских дренажках.

Вторая — высокий сводчатый зал в штольне №10. Причины его сооружения неизвестны. По некоторым данным, в этом месте во время проходки дренажной галереи произошел большой вывал породы. Ее вывезли, а образовавшуюся пустоту укрепили опалубкой и бетоном.

Третья — штольня №10 выходит прямо на кухню прибрежного ресторанчика. В портале оборудован погребок. Мы с трудом побороли соблазн прихватить с собой баночку соленьев. Хабарить очень плохо.

А теперь фотографии.

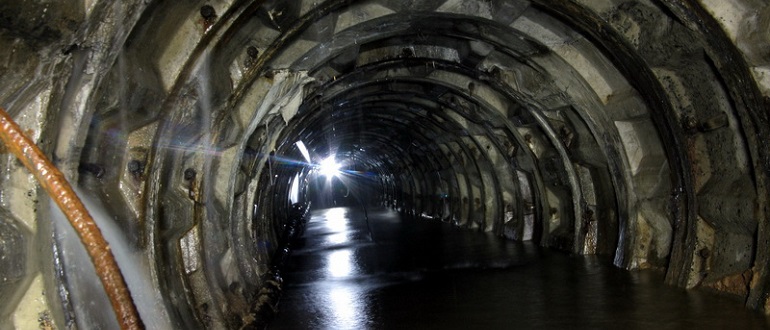

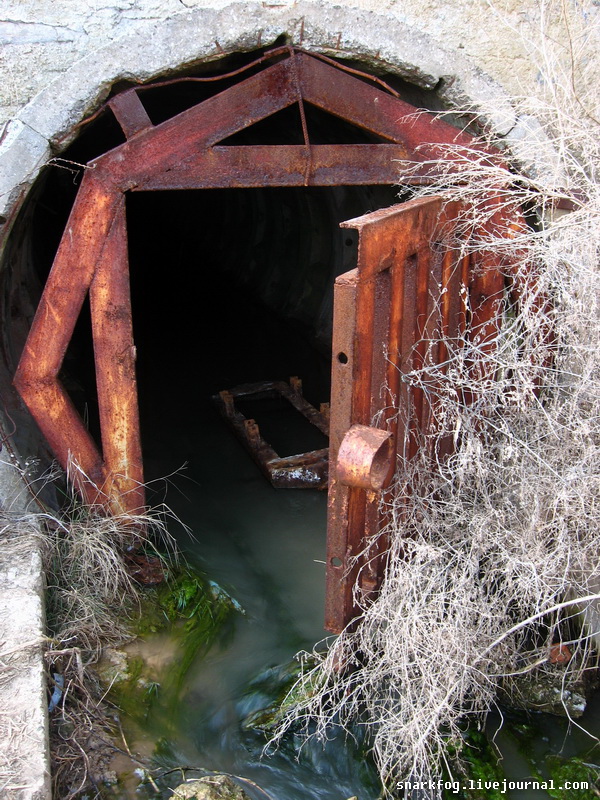

ДШС 3-й очереди

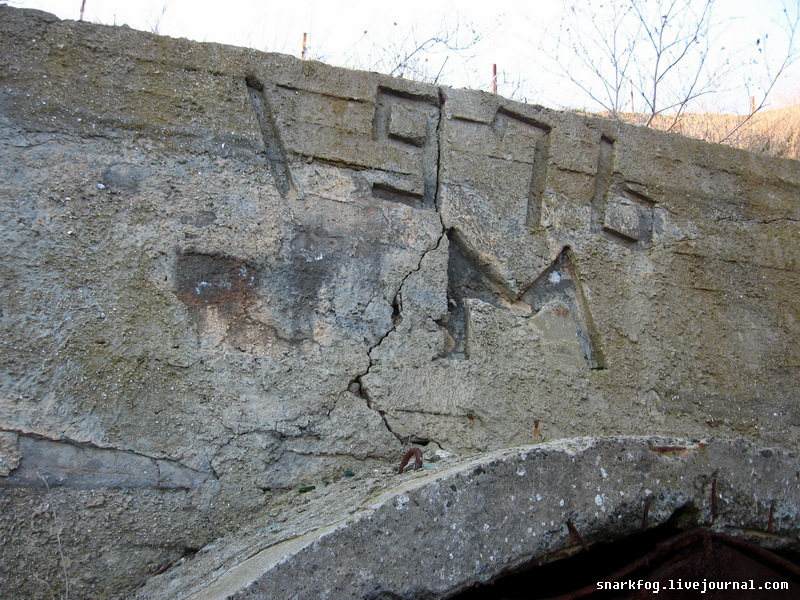

Над порталом штольни красуются логотип Киевметростроя (именно он, одесский отряд Киевметростроя, сооружал в Одессе подобные объекты) и год постройки.

Логотип Киевметростроя

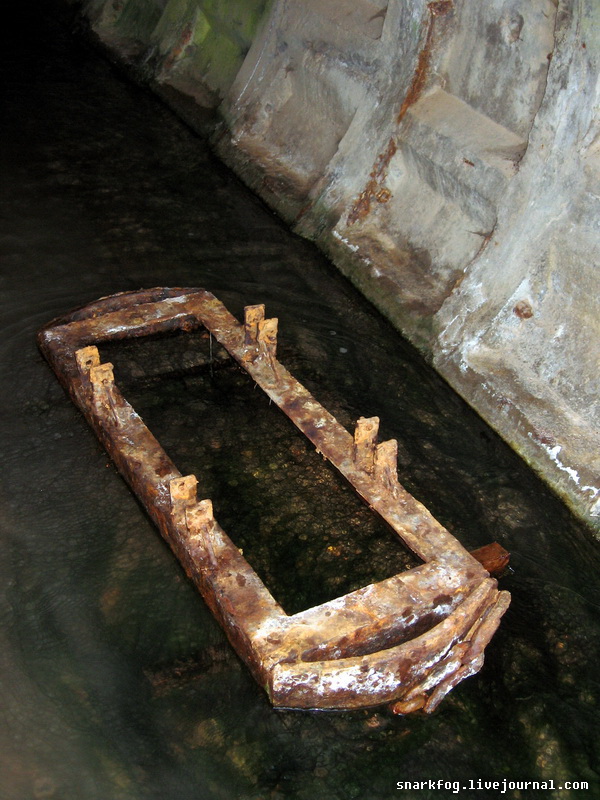

Остов вагонетки (его уже нет).

Остов вагонетки

Идет на разведку.

Идет на разведку

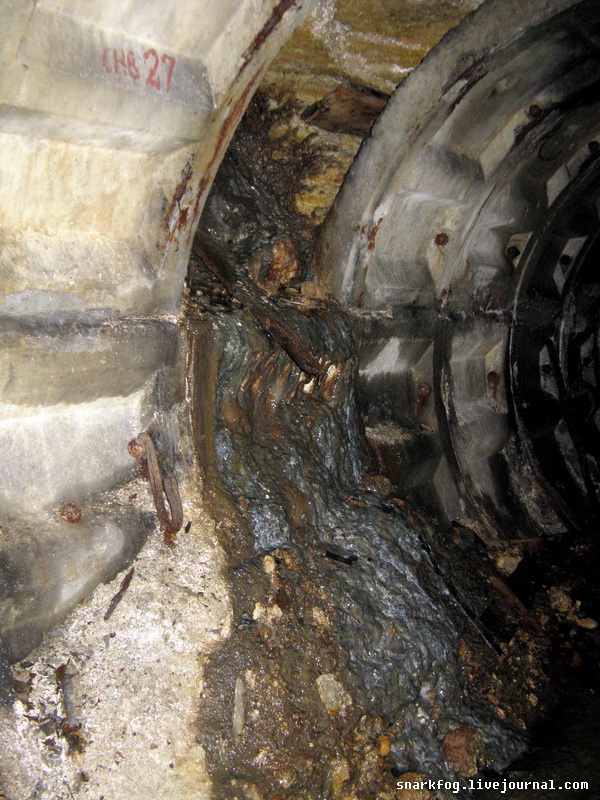

Подходим к аварийному участку. По задравшимся рельсам видно, насколько передавлена штольня.

Аварийный участок

Тот самый аварийный участок. Дальше пройти невозможно.

Аварийный участок

Выход

Теперь наш путь лежит к стволу сразу за аварийным участком. Через него мы попадем в штольню №11.

Собственно ствол во всей красе. Неглубокий, т.к. находится у подножия склона, под которым залегает ДШС.

Ствол

Взгляд снизу вверх.

Взгляд снизу вверх

Укрепленный бетоном свод в аварийном участке. За стеной впереди то самое место передавленной штольни. Вода уходит куда-то в пол и дальше в море.

Укрепленный бетоном свод в аварийном участке

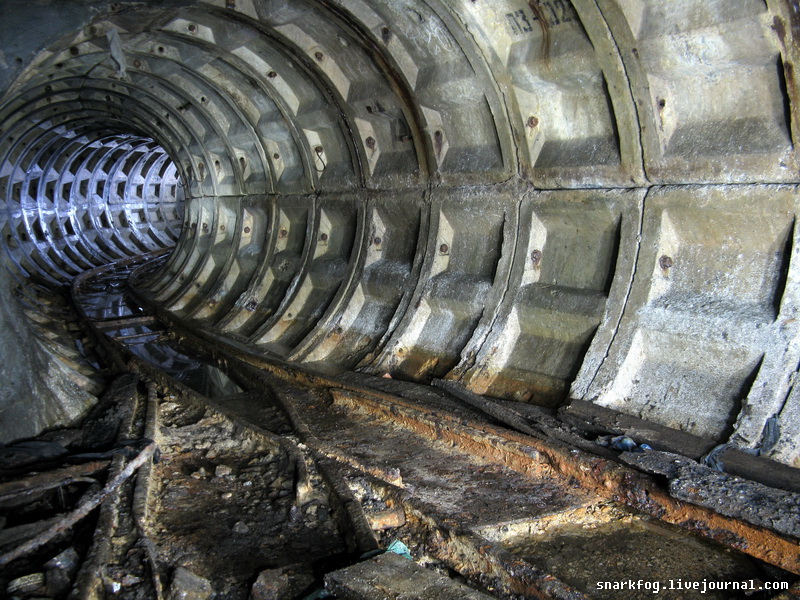

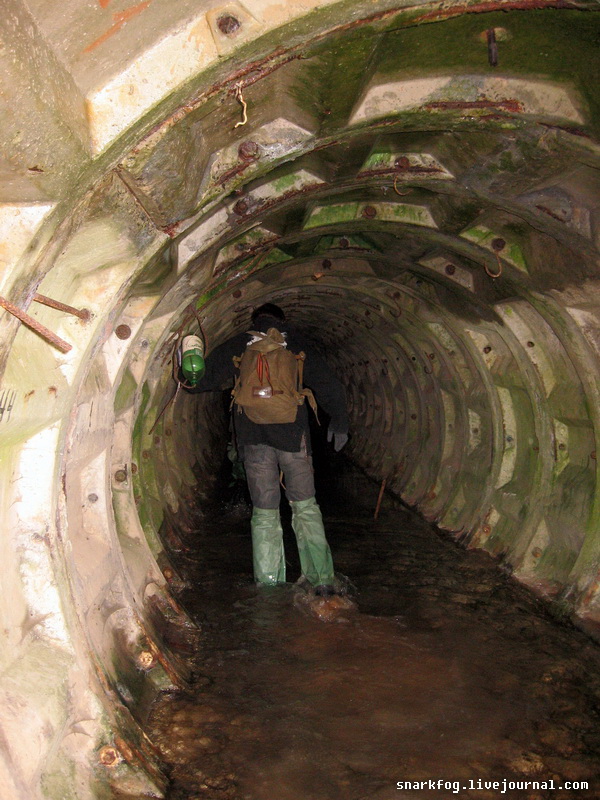

Штольня №11. Воды тут примерно по колено, если стоять на рельсах. На своде видны следы от былого затопления.
Вода здесь хлещет между тюбингов.

Штольня №11

Подняв муть в воде, дошли мы до развилки штолен. Здесь в сторону Люстдорфа (Черноморки) оставлен забой под штольню №12. Берегозащитные сооружения планировалось построить до Люстдорфа (пригород Одессы), однако проект так и не реализовали до конца. По сей день Люстдорф страдает от оползней.

ДШС 3-й очереди

Собственно забой в пласте ракушняка, прикрытый досками. Вокруг сохранилась арматура и трубопроводы по откачке воды из забоя.
Вряд ли работы по проходке дренажного тоннеля когда-нибудь здесь возобновятся.

Забой

Идем дальше.

ДШС 3-й очереди

Участок с бетонными блоками вместо стандартных тюбингов. Необычно для одесских ДШС.

Необычный участок

Необычный участок

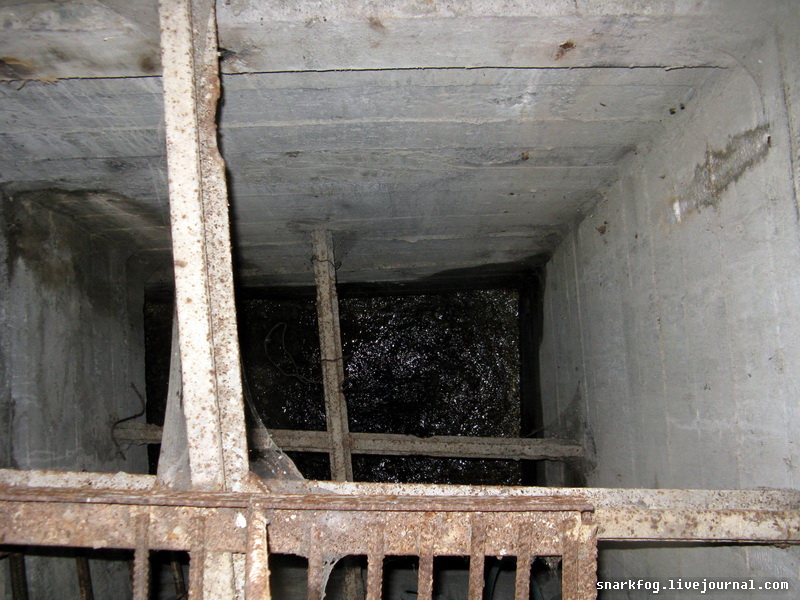

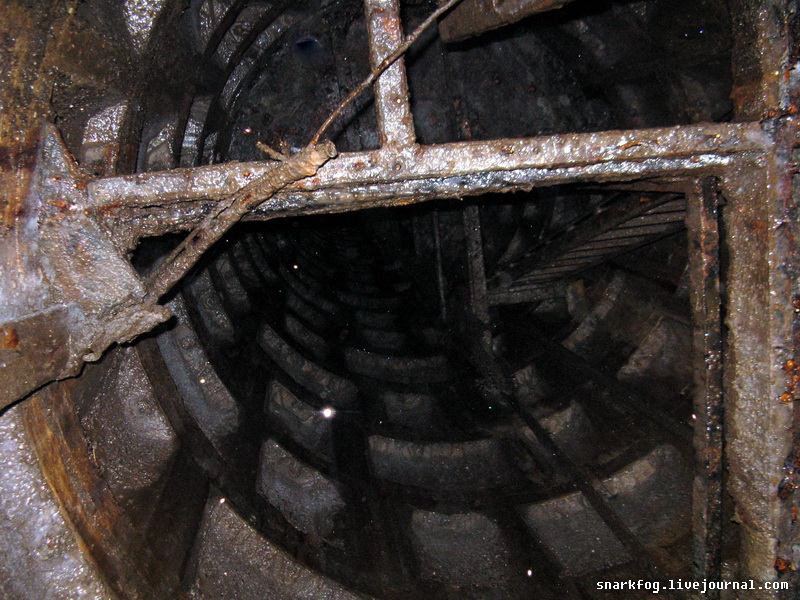

Ствол. Глубина — около 25-30 метров. Вид снизу вверх. Нормально сфотографировать сложно из-за льющегося в ствол душа.
Пролеты, насквозь проржавевшие из-за повышенной влажности за 35 лет, кое-где подлатаны и укреплены.

Ствол

Стрелка и подходняк к стволу.

Стрелка и подходняк к стволу

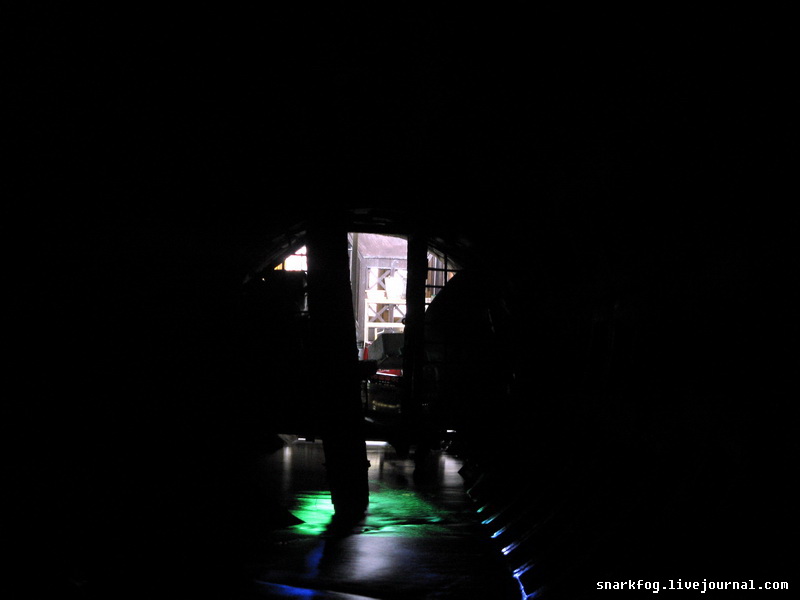

Портал штольни №10 выходит прямо на кухню ресторана. Раньше он выходил на пляж, но свято место пусто не бывает, и прямо на пляже буржуи построили ресторанчик. Воду из ДШС они наверняка качают для своих нужд. Надеюсь они ей только пол моют, а не готовят на ней.
Мы напугали бедную повариху или уборщицу…

Портал штольни №10

Тот самый зал. Высота, ширина, простор.

Тот самый зал

Ага, вот эти ребята. Патлы Devover‘а как бы намекают.

Ага, вот эти ребята

ДШС 3-й очереди

ДШС 3-й очереди

Двигаемся далее.

Двигаемся далее

Говноврезка или протечка канализации.

Говноврезка или протечка канализации

Здесь на пол уложен путевой бетон.

Здесь на пол уложен путевой бетон

ДШС 3-й очереди

Конец ДШС. Интересный. Не просто тупик в пласте ракушняка, а капитальная забутовка из кирпича, рельс и арматуры. Дальше ДШС продолжаться не может, ибо там уже начинается Большефонтанская балка. За ней уже начинается ДШС 2-й очереди. Они не гейтуются.

Конец ДШС

Вот такая вот она, дренажная система 3-й очереди.
